CCLR, CCRR, CCDR, CCR, CCHR
Un material compuesto es la combinación de dos o más tipos de materiales que tiene excelentes propiedades. Un ejemplo típico es CFRP, un material compuesto de fibra de carbono y resina, Y GFRP, un material compuesto de fibra de vidrio y resina. Son materiales ligeros con excelentes propiedades mecánicas que proporcionan una gran resistencia a la corrosión y fatiga.
El problema es que, en comparación con los metales convencionales, los materiales compuestos producen muchas virutas. Debido a la alta dureza y baja conductividad térmica del refuerzo de la fibra, se genera una alta temperatura y, consecuentemente, se produce un desgaste rápido de la herramienta. Además, la alta resistencia, elasticidad y heterogeneidad de la mezcla de diferentes materiales causan una vibración excesiva; y los elementos estructurales de los compuestos causan defectos como la aparción de rebabas o desconchado.
Aplicación de recubrimiento de diamante
Para resolver los problemas mencionados anteriormente, KORLOY ha desarrollado un recubrimiento de diamante nano-cristalino (NCD). El recubrimiento NCD está diseñado con una capa de diamante nano-cristalino con una dureza de más de 8.000 Hv que reduce el degaste de la herramienta y proporciona una vida útil prolongada. Otra característica exclusiva de este recubrimiento es la excelente adherencia de la capa de recubrimiento y el sustrato, gracias a la cual, se reduce problemas como el desconchado.
Endmill exclusivo para materiales compuestos
El jefe del departamento de desarrollo de KHME, el señor Kwanghyun Kang, mencionó que problemas como el degaste rápido de la herramienta y la pobre rugosidad superficial son comúnes debido a la naturaleza propia de los materiales compuestos. Es por esta razón que es necesario desarrollar herramientas y soluciones especiales para tratar estos problemas. Korloy comenzó a diseñar endmills y brocas para el mecanizado de materiales compuestos hace 3 años. Creemos que estos materiales compuestos serán muy frecuentes en la industria aeroespacial.'
KORLOY les presenta cinco tipos de endmills de compresión con recubrimiento NCD diseñados para el mecanizado de materiales compuestos. CCDR es un endmill de compresión de ángulo doble diseñado para reducir el desconchado en la superficie superior e inferior de la pieza de trabajo en operaciones de perfilado o ranurado. CCR es un endmill de compresión para operaciones de desbaste ideal para perfilado, ranurado o tronzado de chapas metálicas finas. CCDR, ideal para herramientas manuales y máquina CNC, está diseñado para operaciones de desbaste de alta calidad gracias a su diseño de doble hélice. CCLR y CCRR son endmills de ángulo reducido para operaciones de acabado con baja resistencia al corte axial que previene la aparición de rebabas y ofrece un excelente rendimiento de corte en aplicaciones de perfilado y ranurado.
Aplicando la fuerza de corte en el centro de la pieza, es posible reducir la creación de rebabas en las superficies superior e inferior. Durante el mecanizado, el filo de corte superior corta la pieza en dirección descendente, mientras que el filo de corte inferior corta la pieza en dirección ascendente.
DiamLa forma de los filos de corte acorta la longitud de los filos reduciendo la carga de corte y previniendo de esta manera los defectos durante mecanizado. Además la forma de los filos ayuda a reforzar la sujeción debido a la mejora de la fuerza de corte en dirección descendente.

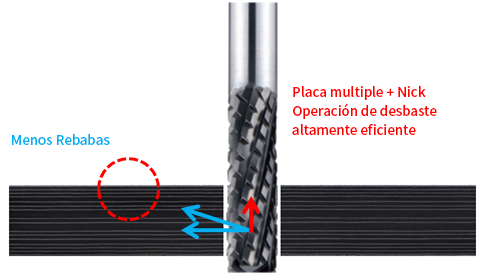

La implementación de múltiples filos y Nick garantiza una operación de desbaste altamente eficiente y resistencia en los filos de corte. La aplicación de un ángulo reducido ayuda a reducir las rebabas en la parte superior de la pieza de trabajo.
Fresa con múltiples filos (6F, 8F) para garantizar un mecanizado preciso y altamente eficiente. El ángulo inverso mejora la fuerza de fijación debido a que la fuerza de corte ocurre en dirección descendente.
1. Gracias a la aplicación de un ángulo reducido, la fuerza de corte en dirección axial disminuye y aumenta en dirección del corte, ayudando a reducir la aparición de rebabas. 2. El diseño del núcleo central mejora la rigidez de la herramienta y reduce la vibración.
[Fuente] MFG : Una revista sobre la fabricación http://www.mfgkr.com/archives/10256
